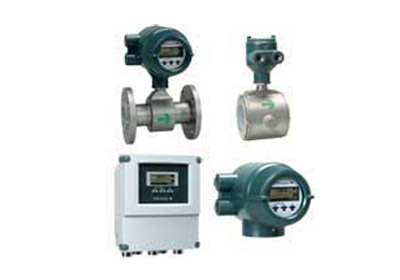

ADMAG AXF电磁流量计
AXF系列电磁流量计是基于数十年现场实践经验研发的产品，不仅耐用，而且易于操作。可更换电极和电极粘污度诊断功能的结合大大提高了系统可维护性。AXF采用能消除流体噪音的“双频励磁法”和为恶劣环境下使用新增的可选“增强型双频励磁法”，确保系统稳定性和快速响应。
注： “双频励磁法”是横河电机株式会社的专利技术。
■产品特点
● 使用方便
流体粘污度诊断
通过监控电极上的绝缘介质的粘污度就可判断仪表是否需要进行维修。
由于采用了可更换电极，即使在严重粘污时，也可以很方便地从流量计上拆下电极进行清洗。
灵活的电缆接线口方向
在一般型和卫生型的使用现场，转换器或接线盒可以任意旋转，以改变电缆接线口的方向。
多功能清晰显示
指示器采用一个大的背光全点阵液晶显示屏，它可以用来进行各种显示。
指示器可以显示一到三行。发生警报时，指示器上会显示出具体的应急对策。
“Easy Setup（快速设置）”参数
使用频率最高的参数整合成一组，位于参数设置的最前面。
用户可以在不开盖的情况下，使用红外开关进行参数设置。
● 产品系列
两种精确度等级：标准精度为0.35%，也可提供高精度型（0.2%）。
超小尺寸法兰型：法兰型可以从2.5 mm口径开始。
不同的卫生型连接：可配各种卫生型连接，例如快换夹套、ISO、DIN和SMS。
● 增强型性能和技术规格
增强型双频励磁法
“增强型双频励磁法”为可选项。
对于恶劣工况，如混有高浓度泥浆或低电导率的流体，它可以实现高标准的稳定测量。
改进后可测最小电导率：电导率的下限是1μS/cm。
高速脉冲输出：脉冲频率可以达到10000pps（脉冲/秒），这样就可以参与高速应用，如进行短时间的批处理操作。
一体型流量计增加了更灵活的输入/输出功能
■标准技术规格
● 转换器(一体型流量计)
任意两点选择其功能： 一个脉冲输出，一个警报输出，一个状态输入或两个状态输出。
对于未配有显示器的转换器，必须使用手持终端设置参数。
励磁方式：
● 标准双频励磁：口径2.5～400 mm (0.1～16 in.)
● 增强型双频励磁：口径25～200 mm (1.0～8.0 in.)（选择代码HF1或HF2）
输入信号:一路状态输入：无源触点
负载电阻： ≤200Ω（通），≥100 kΩ（断）。
输出信号：一路电流输出：4～20 mA DC（负载电阻：负载电阻0～750Ω，其中包括电缆电阻）
一路脉冲输出:晶体管结点输出(集电极开路)
触点容量： 30 V DC (断)，200 mA (通)
输出速度0.0001～10000 pps (脉冲/秒)
一路警报输出:晶体管结点输出(集电极开路)
触点容量： 30 V DC (断)，200 mA (通)
两路状态输出:晶体管结点输出(集电极开路)
结点容量： 30 V DC (断)，200 mA (通)
通讯信号：BRAIN或HART通讯信号(叠加到4～20 mA DC信号上)
通讯线路条件：负载电阻：250～600Ω（包括电缆电阻）
与电源线的距离：≥15 cm (6 in.)(避免与电源线平行走线)。
BRAIN：
通讯距离：
当使用聚乙烯绝缘PVC绝缘电缆（或CEV电缆）时，通讯距离≤2 km（1.25 英里）。通讯距离会随所用的电缆类型和走线方式而变化。
负载电容：≤0.22 μF
负载电感：≤3.3 mH
通讯设备的输入阻抗：≥10 kΩ（24 kHz时）
HART:
通讯距离：
当使用多股双绞线时，通讯距离≤1.5 km (0.9英里)。
通讯距离会随电缆的类型而变化。
断电时的数据安全性：数据（如参数、累计值等）是由EEPROM储存。 不需要备用电池。
指示器：全点阵液晶显示器（32×132 像素）
避雷器：避雷器接在电流输出端、脉冲/警报/状态输入和输出端。
选择代码A时，避雷器要接到电源接线端子。
防护：IP67, NEMA4X, JIS C0920 防水型
涂层：外壳和盖：防腐聚氨酯
涂层颜色：薄荷绿涂层（蒙赛尔5.6 BG 3.3/2.9，或其它等同颜色）
转换器材料：外壳和盖：铝合金
安装/成形（一体型）：电气连接：ANSI 1/2 NPT 凹接头
ISO M20 ×1.5 凹接头
JIS G1/2 (PF1/2) 凹接头
端子连接：M4 螺纹端子
接地：接地电阻≤100 Ω
当选择代码A时，按C等级接地（接地电阻≤10Ω）。
■功能
如何设置参数:用户可通过显示器LCD和三个红外感应开关在不打开壳盖时设置参数。 参数也可以通过HHT设置。
显示语言:用户可以选择使用英语或日语。
瞬时流量/累积值显示功能（对于有显示器的型号）:
全点阵液晶显示器允许任意选择一行到三行显示：
● 瞬时流量
● 瞬时流量（%）
● 瞬时流量（条状图）
● 电流输出值（mA）
● 累积值
● 位号
● 电极粘污度诊断结果
累积值显示功能：
根据累积脉冲当量的设置，按一次计一个标记脉冲统计流量。正向/反向量程，流向（正向或反向）上的累积值和流量以及它们的单位均显示在显示器上。也能显示正向和反向流量累积值的差值。使用正向单量程时，不计算反向流量。
延时时间常数：时间常数的设定范围在0.1秒～200.0秒之间（63%响应时间）。
量程设置功能：流量量程的单位可任意设置为体积流量、质量流量、时间或流量值。也可设置流速单位。
脉冲输出：通过脉冲当量设置，系统可以输出有标度的脉冲。
脉冲宽度： 脉冲宽度可以设为50%占空比或固定值。
输出速率： 0.0001～10000 pps (脉冲/秒)
多范围功能：状态输入可以使转换器最多能切换两种范围。 对于自动范围转换，指示器上可以显示四种范围的状态输出。
正向和反向流量测量功能：可以测量正向和反向的流量。 在反向流量测量中，其状态将在状态输出和显示器上显示。
累积值开关：当累积值等于或大于设定值时，状态为输出。
预设累积值：参数设置或状态输入功能允许系统将累计值预设为设定值或零。
0%信号锁定: 状态输入强制性地将瞬时流量显示、电流输出、脉冲输出和流量累积值锁定为0%。
报警选择功能：报警分为系统报警（硬件故障），过程报警、设置报警和警告。用户可以选择是否对各项进行报警。报警的电流输出值可以任意选择：≤2.4 mA，固定为4 mA、≥21.6 mA等，或HOLD（保持）。
报警输出：“报警选择功能”选中的报警项目，在发生故障时，才进行报警。
自诊断功能：出现报警时，系统报警、过程报警、设置报警和警告和具体的对策一起显示。
流量上限/下限警报:流量大于或小于设定值时，就会报警。 另外，还可以设置两个高位极限(H, HH)和两个低位极限(L, LL)。流量大于任一个上限设定值或小于任一个下限设定值时，状态为输出。
电极粘污诊断功能:此功能允许监视电极和绝缘材料的粘污程度。根据粘污状态，状态输出会对用户进行警告或报警。如果有备用的电极，当出现粘污时把原来的电极取出清理。
